关于电池在线监测系统的详细讲解

返回列表 来源:飞瑞 查看手机网址
扫一扫!关于电池在线监测系统的详细讲解扫一扫!
浏览:- 发布日期:2018-08-28 15:51:26【

电池在线监测系统支持B/S、C/S两种结构,使用方便灵活。系统软件支持多种系统软件(兼容目前市面几乎所有的动环监控系统厂家的平台软件)。提供整个数据中心蓄电池监控系统的运行状态通过图形界面进行实时监控。

1 监测指标

实现对蓄电池单体的电压、单体内阻、单体负极温度、以及电池组电压、充放电电流,和UPS机房温湿度的监测,并可通过曲线、图形等多种方式展现。

电池监控系统188

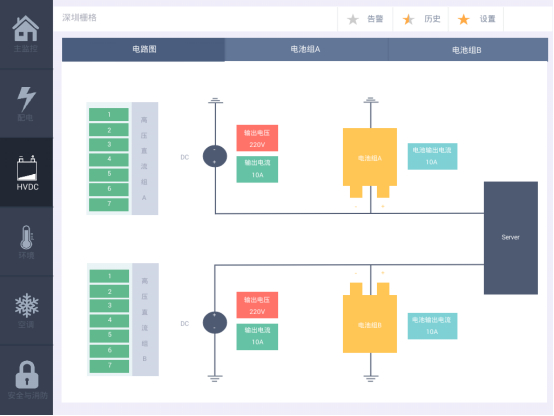

蓄电池监控主界面

 电池监控系统200

蓄电池内阻展示

2 架构组成:

整套产品采用在线监测方式,采用模块化设计。如下图所示,单体监测模块、组监测模块、监控主机均相互独立,单个设备故障不影响其他设备工作及数据采集。

电池监控系统288

3 内阻测量方法:

采用直流法和交流法(自适应)方式进行电池内阻检测。在测量内阻时候,系统可设定采用直流或交流方式进行内阻检测,通常情况默认采用交流小电流进行监测。

4 数据显示

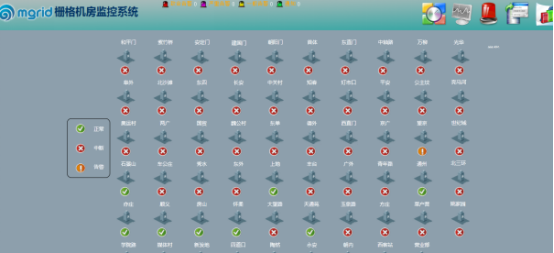

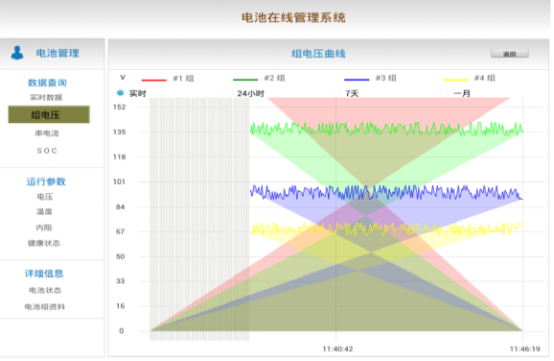

如下图,可实时显示每节电池的电压、温度、内阻等值。

电池监控系统402


电池监控系统404

5 对外告警

对超过阈值的系统自动报警,报警内容包括:单体内阻过高、单体电压过高、单体电压过低、单体浮充电压过高、单体浮充电压过低、单体温度过高、组压过高、组压过低、设备故障低于指标等。用户可对所有监测数据设置报警阈值,当测量值越限时,产生告警事件并弹出窗口画面,通知用户故障或失效电池。告警事件包括越限发生和恢复时间,报警内容、报警参数,报警限值可随数据中心项目的运行情况进行修改。

电池监控系统599

电池监控系统601

6 在线均衡

自动在线均衡,定期对性能差异蓄电池进行补偿性的充、放电,从而达到活化电池目的,彻底在线解决蓄电池单体电压均衡问题,以延长蓄电池组的使用寿命。

7 预留动环系统接口

系统可提供接入现有机房监控平台的数据接口,实现统一监控管理。

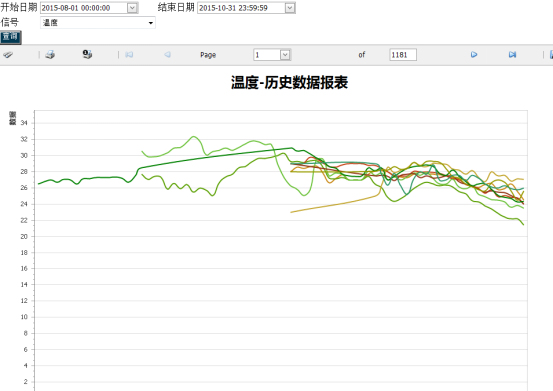

系统主站设有历史数据库,记录周期可设定,如15分钟,30分钟,60分钟保存一次,保留全部监测量:一日24小时、一月内每日和一年内每月的统计数据;以及重要事故、操作记录保存的时间,各历史数据及在线查询、显示,保存时间可在线修改。所有数据至少能保存三年。(下图参考)

电池监控系统851

报表管理,提供查询、统计、整理和打印有关设备数据统计功能,以及实现基础报表软件的管理。监控管理系统具有将各类历史监测数据、告警数据和操作记录等(以下简称性能数据)保存在系统数据库或外置存储器的功能。

监控管理系统应能以直观的形式对性能数据进行显示,并能对收集的各性能数据进行分析,检测异常状态。统计和分析结果应能以报表、曲线图、直方图和饼状图等方式显示。

监控管理系统能定期提供被监控对象的性能数据报告,产生规定的各种统计资料、图表、交接班日志等,并能够打印。


系统具有记录、统计报表功能,能生成以下各种统计报表及曲线图:

日、月、年、时间段历史数据记录报表、历史数据曲线图;

日、月、年、时间段电池充放电曲线图、电池放电停电记录报表、历史落后电池报表;

电池监控系统1181
