UPS不间断电源的主要组成部分及作用
UPS不间断电源的主要组成部分及作用
UPS电源是不断电系统（Uninterruptible Power Supply）的简称，就是当停电时能够紧急取代市电，供应电力给设备，就如同紧急照明设备一样。UPS不间断电源通常由整流充电器、逆变器、静态开关、蓄电池组共4个主要部分组成。
1．整流充电器：把市电的交流电能变为直流电源，为逆变器和电池提供能量，其性能的优劣直接影响UPS不间断电源的输入指标。
2．逆变器：把市电由变换后的直流电能或电池的直流电能转换为稳压稳频的交流电能，其性能的优劣直接影响UPS不间断电源的输出性能指标。
3．静态开关：保护UPS不间断电源和负载，并实现市电旁路供电和逆变器供电的零转换。UPS不间断电源过载时，为了保护逆变器；当市电正常时，UPS不间断电源通过静态开关将输出有逆变器转换到市电；当逆变器出现故障时，为了保证负载不断电，UPS不间断电源的输出也通过静态开关输出切换到市电。小型UPS不间断电源一般采用快速继电器作为静态开关，大中型UPS不间断电源则采用反向并联的快速晶闸管作为静态开关。

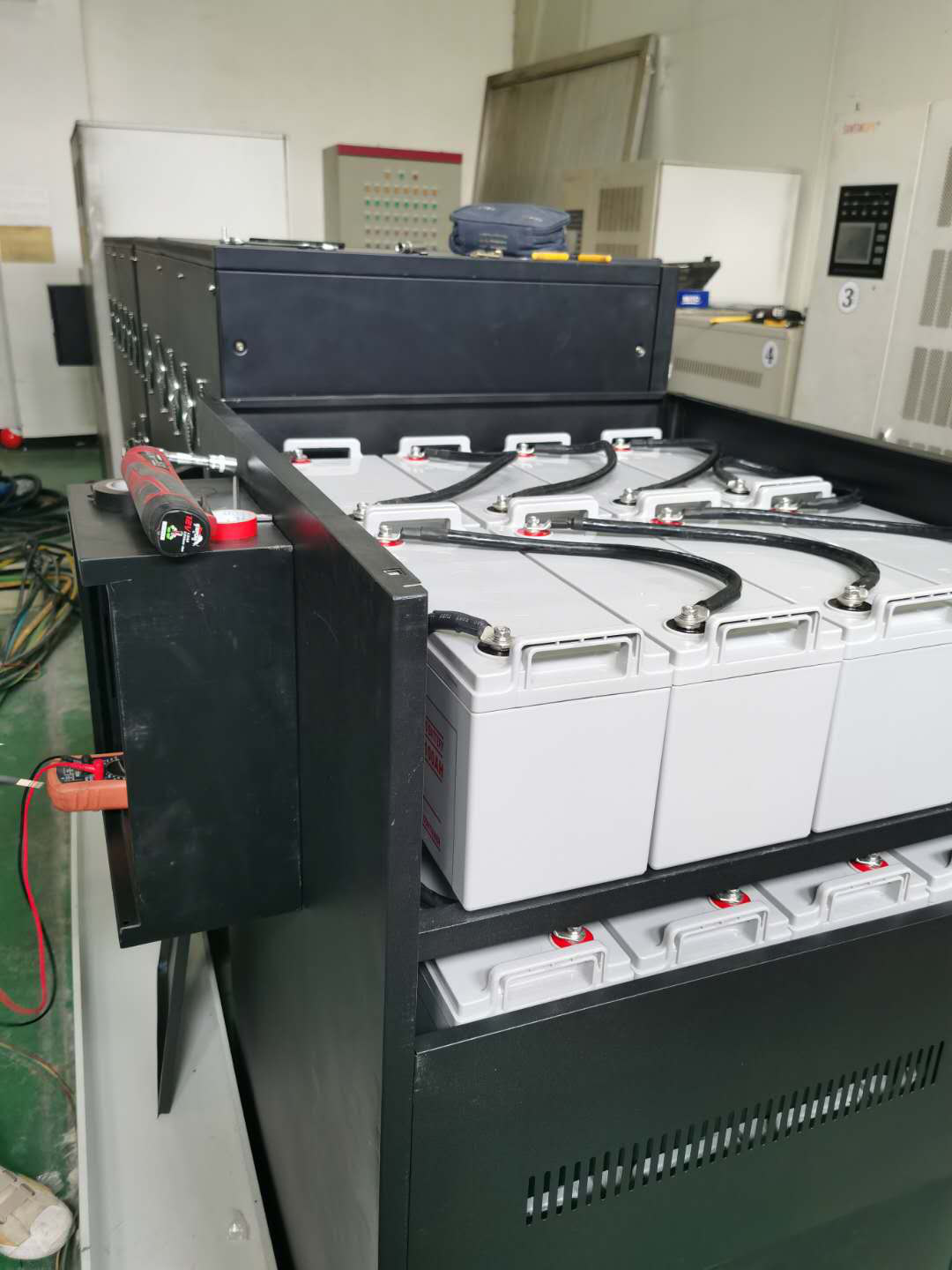

4．蓄电池组：UPS不间断电源用来作为储存电能的装置，使其在市电失电时，可以将直流电逆变后，为负载提供不间断电源。其容量大小决定了其维持放电（供电）的时间。
