UPS电源的分类及工作原理知识
UPS电源的分类及工作原理知识
1、什么是UPS电源？
UPS电源是利用电能变换技术将市电或电池第一次电能转换成适合各种用电对象的二次电能的系统或装置。在电网异常（如停电、欠压、干扰或浪涌）的情况下不间断的为电器负载设备提供后备交流电源，维持电器正常运作的设备。
2、UPS电源的分类
(一).根据UPS电源逆变器的工作方式
后备式（离线式，back-up、off-line）
在线式（on-line）
在线互动式（line interactive）
(二).根据逆变器输出波形
正弦波
阶梯波（或称方波、类正弦波）
(三).按其功率容量
小功率（0.5～15KVA）（0.5VA-3KVA）
中功率（20～80KVA）
大功率（100KVA以上）
(四).根据供电体制:单进单出 、三进单出、三进三出
(五).根据电池后备时间：标机与长延时机
3、UPS电源工作原理

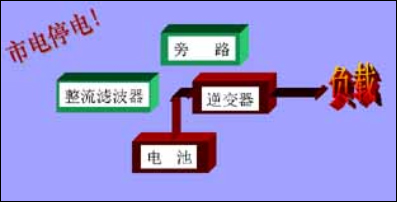

市电正常时，对市电交流电进行净化处理，提供高精度的交流电为负载供电。当市电电源出现异常时，自动转化为电池供电状态，由UPS不间断电源将直流电逆变成高精度交流电为负载供电。
（UPS工作原理图框）

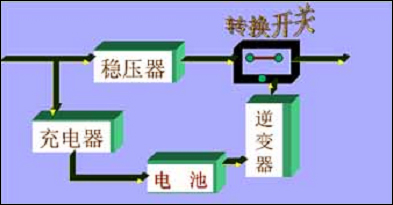

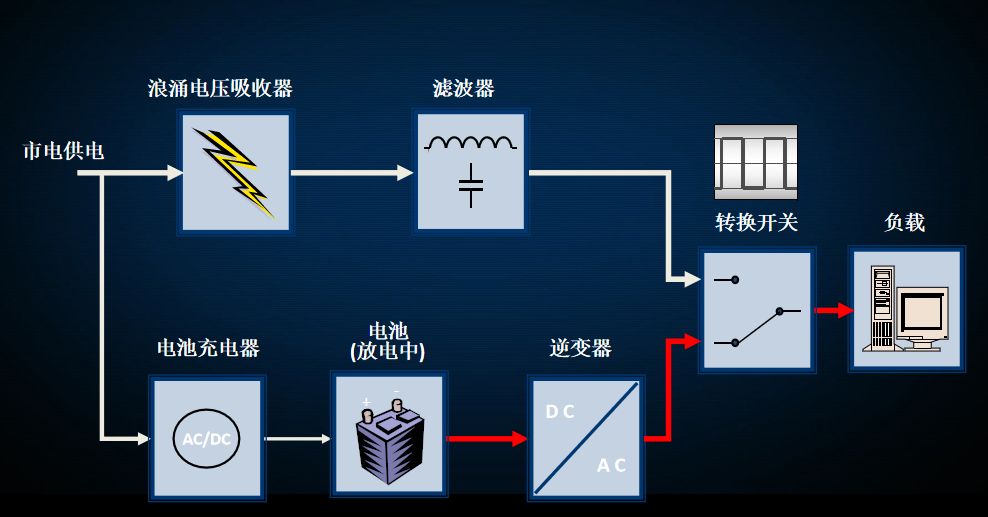

4、UPS电源工作原理－后备式
基本结构由逆变器、电池组和切换开关组成。电网正常时逆变器停止输出交流电，电网交流电经UPS电源向负载供电。电网失败（停电、欠压、过压等）时，UPS电源通过切换开关转到逆变器输出方式。这个转换过程有3—10ms的切换时间。

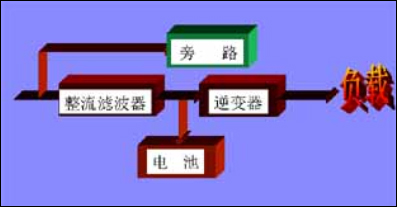

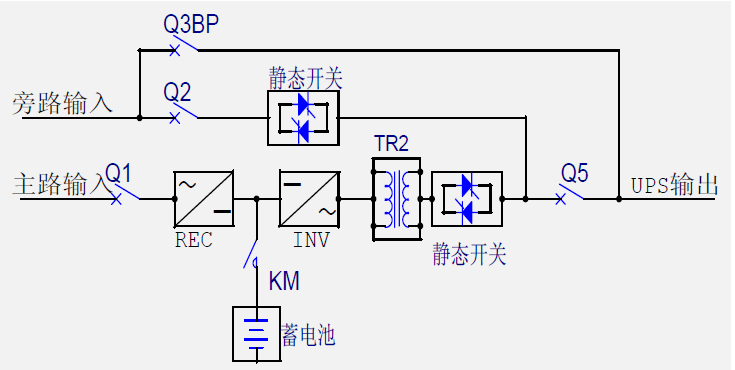

5、UPS电源的工作原理－在线式
基本结构由整流器（AC/DC）、电池组、逆变器（DC/AC）和旁路开关组成。不管电网是否正常，一直由逆变器输出稳定的交流电给负载，这种UPS电源在市电／电池工作模式转换时没有切换时间。

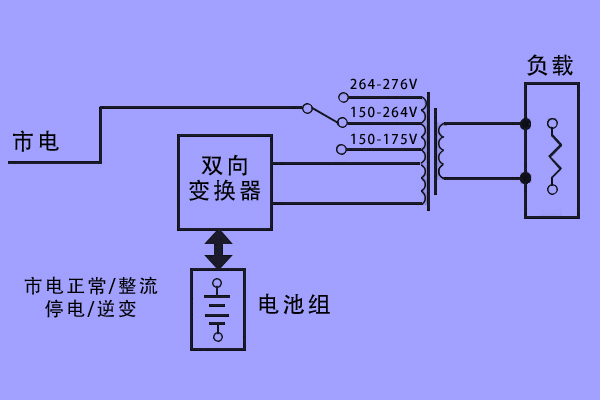

6、UPS电源的工作原理－在线互动式
在线互动式UPS电源，是指在输入市电正常时，UPS电源的逆变器处于反向工作给电池组充电，在市电异常时逆变器立刻投入逆变工作，将电池组电压转换为交流电输出，因此在线互动式UPS电源也有转换时间。
以上就是后备式、在线式以及在线互动式UPS电源的工作原理。不同类型的UPS电源有不同的作用，如何选型可参考飞瑞官网的《新手如何选购UPS电源？》。
