电力电源科普之ATSE自动转换开关
电力电源科普之ATSE自动转换开关

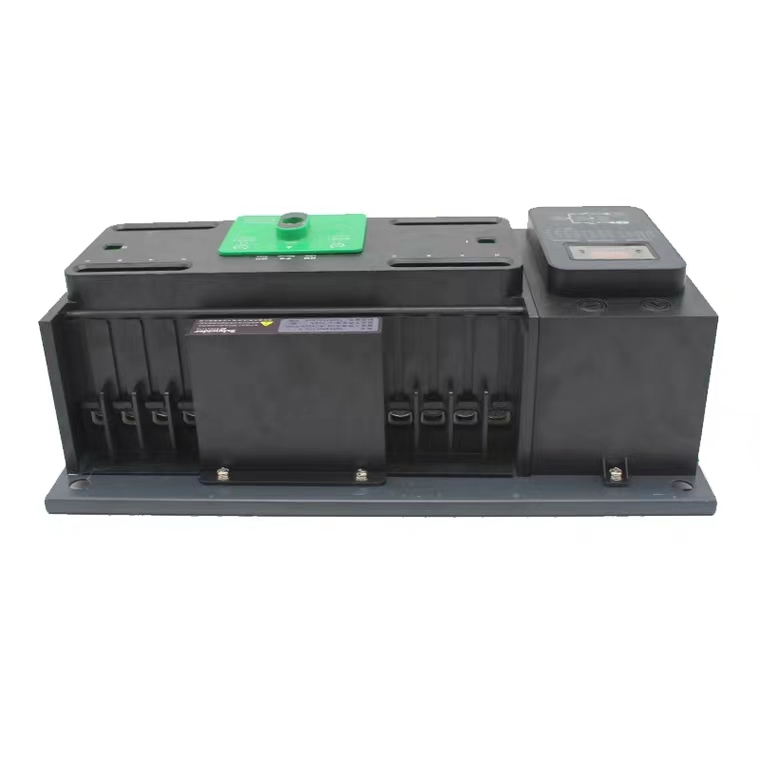

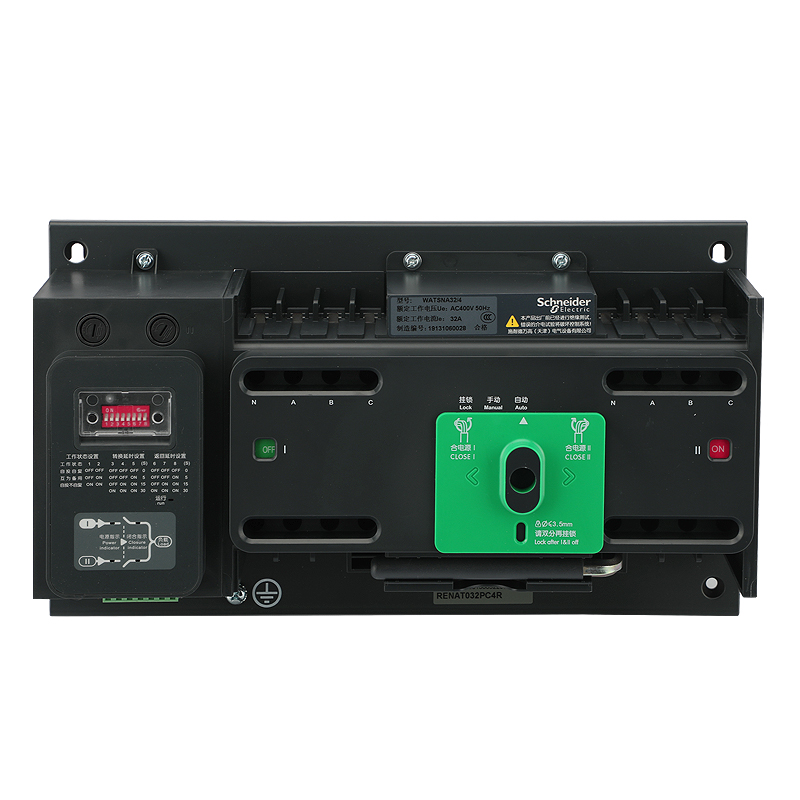

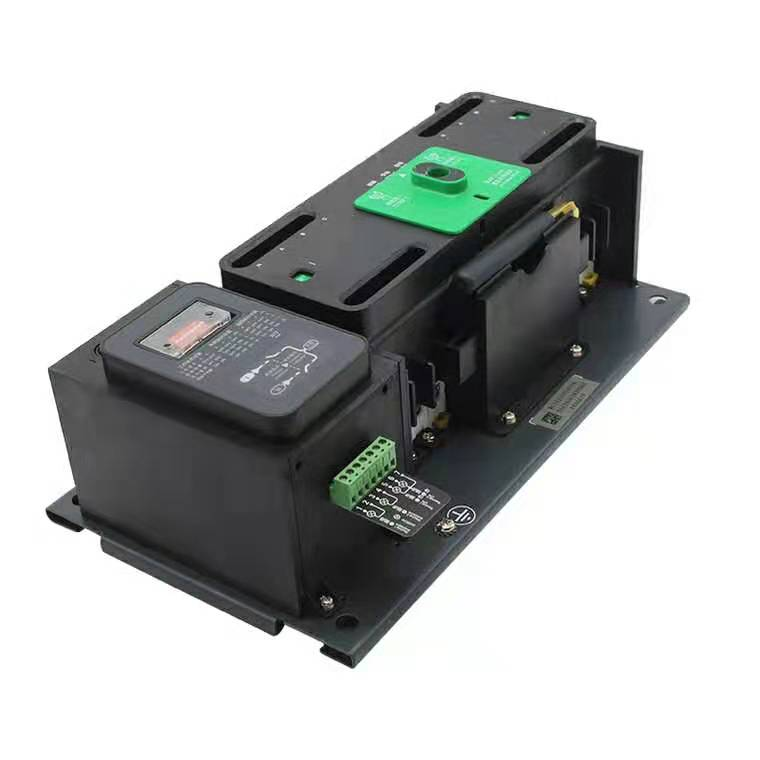

ATSE（Automatic Transfer Switching Equipment）即自动转换开关电器：是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路（失压、过压、欠压、断相、频率偏差等）、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。主要适用于额定电压交流不超过1000V或直流不超过1500V的紧急供电系统。
（一）分类
ATSE可分为两个级别：PC级和CB级。
PC级ATSE：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能。执行机构是隔离开关，虽然不具备短路电流分断能力，但是PC级转换开关电器应满足承载短路耐受电流的能力。
CB级ATSE：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。执行机构是断路器的过电流脱扣器件，具备短路电流分断能力和过载保护功能，其短路电流分断能力要大于线路和负荷的最大短路电流。
（二）组成
1.控制器：检测电源状态，输出控制信号和其它信号，控制ATSE转换，控制器是ATSE的大脑。
2.转换机构：由驱动机构、传动机构组成，实现本体的分断和接通，转换机构决定ATSE的机械可靠性 。
3.本体：由触头、触头机构、灭弧罩构成，本体决定了ATSE的电气特性。
（三）性能对比
PC级和CB级双电源切换开关的性能对比
