干货:UPS电源配蓄电池公式计算方法!
之前很多客户总是问UPS后备时间怎么算,那今天干货来了。今天小编就为大家介绍一下UPS电源配蓄电池的公式计算方法。
对于UPS的公式计算,了解一下简单的计算方法。
使用时按下列公式计算:
所需电池容量(Ah)=UPS容量(KVA)×109(Ah•块)/KVA/每组电池块数
1、举例一
例如:对于109Ah•块/kVA设计UPS电池容量的算法,一台120kVA的UPS,每组电池32块,要求后备时间60min(即1h)。
则所需电池容量为(60min):
120kVA×109Ah•块/kVA=13080Ah•块,
13080Ah•块/32块=409(Ah),
即可选12V,100Ah电池4组(32块/组)。
注意:实际后备时间不足与60min接近。
如果每组33块,则13080/33=396Ah,同样可选12V、100Ah电池4组(33块/组)。
注意:33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时:
则:109×120=13080Ah•块
13080/32=409Ah,409/2=205Ah。

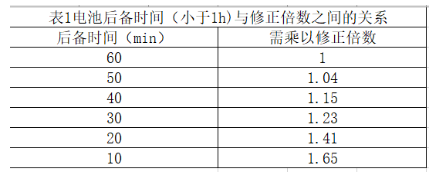

由于电池的放电功率与放电时间不是线性的,即不能只简单除以2,还需乘以修正系数。见表1,因此205×1.23=252Ah。即可选12V、65Ah电池4组(32块/组)。
注意:实际后备时间超过30min(超出一点)。
如果要求后备时间20min时:
则409/3=136Ah,还需乘以修正系数,见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。
注意:实际后备时间超过20min(超出一点)。
其它情况,以此类推。
2、举列二
对于126Ah•块/kVA电池容量的算法,一台120kVA的UPS,每组电池32块,

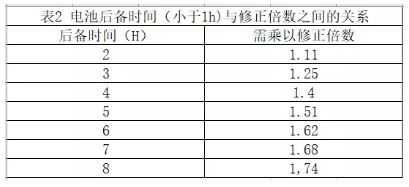

如果计算时间是一小时以上,要在按上述计算后再除以一个修正系数,见表2。
计算方法和需乘以修正系数与前述完全一样。
例如:前例的后备时间是3h:
则:126×120=15120Ah•块,
13080/32=472Ah,472×3=1417Ah;
还需除一个修正系数,1417/1.25=1131Ah。
则需要配置即可选12V、300Ah电池4组(32块/组)。
按照能量守恒原理,以上方法对于三相/单相或单相/单相UPS是一样的。
一般中大功率的UPS所配每组电池都是32块;电池并联数最好不要超过4组,以免影响电池组的均流和充电效果。
以上是快捷的粗算,不是特别精确。要想得到精确的结果,应参照电池厂家给出的电池放电特性表。
