UPS不间断电源工作原理
UPS不间断电源工作原理
UPS不间断电源有以下几种类型，每种类型的UPS电源的工作原理是不一样的，
1、后备式（back-up、off-line）：工作原理，基本结构由逆变器、电池组和切换开关组成。电网正常时逆变器停止输出交流电，电网交流电经UPS向负载供电。电网失败（停电、欠压、过压等）时，UPS通过切换开关转到逆变器输出方式。这个转换过程有3—10ms的切换时间。

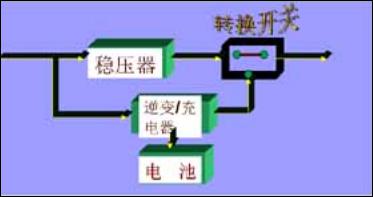

2、在线互动式（line interactive）：工作原理，基本结构由双向逆变器、电池和切换开关组成。电网失败时由逆变器向负载供电，电网正常时逆变器转而向电池充电。互动式UPS具有较强的充电功能，但输出存在时间。
原理框图
3、在线式（on-line）：工作原理，基本结构由整流器（AC/DC）、电池组、逆变器（DC/AC） 、隔离变压器和旁路开关组成。将交流转换成直流，最后经过逆变器( Inverter )将直流再转换成交流输出，这是目前解决电源问题的最佳架构。此架构几乎可以完全解决所有的电源问题，如断电、市电高、低压、电压瞬时跌落、减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。
苏州飞瑞电源有限公司12年专业代理山特UPS电源，专注机房关键基础设施一体化产品。咨询热线：400-110-3938.
