UPS电源C10KS安装使用说明
UPS电源C10KS安装使用说明
今天小编以C10KS为例，从清单、电池柜搭建、电池组串联接、电池组联机ups主机等8个步骤来为大家细细的讲解下ups电源的安装使用说明：
1、清单
UPS不间断电源主机C10KS一台，12V100AH电池16节，电池箱A16, B16 各一箱。
2、电池柜的搭建
①拆开电池箱的包装，②取出电池柜底座，将底座放置在合适安装的位置，③取出电池柜左右2快大型侧板安装于底座上。④将第一层4节电池串联接（电池红色正极“+”黑色负极“-”）参考下述第三步、⑤同样方法第二层、第三层、第四层（每次联接好一层的电池后再放置电池柜的前后散热封板），⑥将电池柜电池与主机相连参考下述第四步、⑦将电池柜底盖盖板安装。

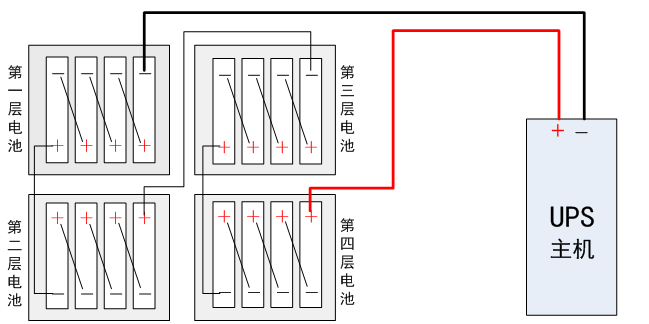

3、电池组的串联接
特别注意事项：
1）联接蓄电池的过程中不可以短路，蓄电池短路危险！
2）由蓄电池组串联接，正、负极接反有烧坏设备的危险！
3）16节蓄电池串联后的直流总电压约205V左右，务必测量准确，否则有烧毁电池风险！
4、电池组联接UPS电源主机
UPS输出端子排：
从电池柜将电池联接到主机是应将红色正极线接入上图所示端子排电池输入“+”，将黑色负极线接入上图所示电池输入“—”。（电池柜上空气开关确保关闭后进行）
5、市电联接主机
UPS输出端子排：
将市电火线接入如上图所示端子排输入端“L”，零线接入端子排输入端"N",最后地线接入如图端子排：
（电池柜上及市电输入空气开关确保关闭后进行）

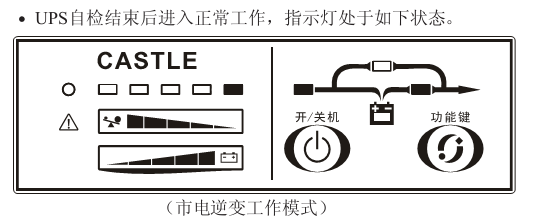

6、开启市电长按开机键5秒以上启动UPS主机进入市电供应模式
C10KS电气要求：
输入标称电压及输入电压范围：220V （1Φ）
输出电压： 220V AC+1%（1Φ）
（黑色方格代表亮灯实际为绿色灯）
7、断开市电UPS主机进入模拟停电模式

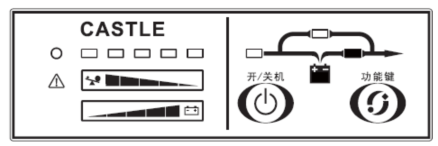

开机后电池指示灯亮：市电指示灯灭，UPS所接负载电力由电池提供。
电池工作模式下，蜂鸣器4秒1叫，提示用户UPS工作在电池模式下，静音请按功能键2秒以上。
8、关闭主机断开市电接入负载
UPS输出端子排：
1）将负载接入上图所示端子排输出上。
2）最后正常开启机器即可。
