ups电源工作原理科普（一）后备式UPS不间断电源
ups电源工作原理科普（一）后备式UPS不间断电源
UPS不间断电源当电网电压正常时，市电电压通过不间断电源稳压后供应给负载使用，性能好的UPS不间断电源本身就是良好的交流稳压器，同时改善电源质量；同时它还对机内的电池进行充电，储存后备能源；当电网电压异常时，UPS不间断电源的逆变器将电池的直流电能转换为交流电能维持对负载的供电。在电网供电之间自行切换，确保对负载的不间断供电。而且可以根据设备的精密程度来选择可承受的切换时间。
根据UPS不间断电源工作方式不同，可分为后备式、在线式UPS电源、在线互动式三个种类。今天我就带你了解一下后备式UPS不间断电源：
1、工作原理
当市电正常时，一路市电通过整流器对蓄电池进行充电，而另一路市电通过自动稳压器初步稳压吸收部分电网干扰后，再由旁路转换开关直接提供给用户。此时，蓄电池处在充电状态，知道蓄电池充满而转为浮充状态。
当电网电压或电网频率超出UPS的输入范围时，即在非正常的情况下，交流电的输入被切断，充电器停止工作，蓄电池进行放电，在控制电路的控制下逆变器开始工作，使逆变器产生220V、50Hz的交流电，此时UPS供电系统转换为蓄电池一逆变器继续向负载供电。
特点：结构简单、价格便宜、噪声低、但绝大部分时间，负载得到是稍加稳压处理的“低质量”正弦波电源。转换时间长，后备式UPS不间断电源的逆变器不是经常工作的，因此不掌握逆变器的动态状况，容易形成隐形故障。适合不太重要单台PC机使用。

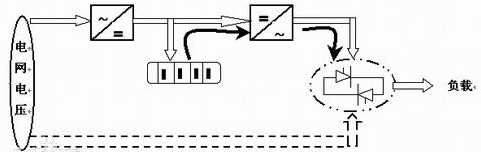

2、电路结构
（1）充电器。当市电正常时，充电器对蓄电池进行充电和浮充电。
（2）以DC/AC逆变器。当时点存在时，逆变器不工作；市电中断时，由它将直流电（由蓄电池供给）转变成负荷负载要求的交流电，电压波形有方波、准方波和正弦波3种形式。
（3）输出转换开关。当时间存在时，输出转换开关捷通输入电源，向负载供电；市电中断时，输出转换开关再断开市电回路的同时接通逆变器，由逆变器继续向负载供电。
（4）智能调压电路。四点存在时，智能调压电路可用来调节并稳定输出电压。
以上就是我问你介绍的后备式UPS不间断电源工作原理。希望以上的介绍可以帮助您更深入的了解UPS电源，后面我们会为您继续介绍在线式和在线互动式UPS电源，感谢您的观看。
