ups电源相关知识科普之配电柜产品

配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

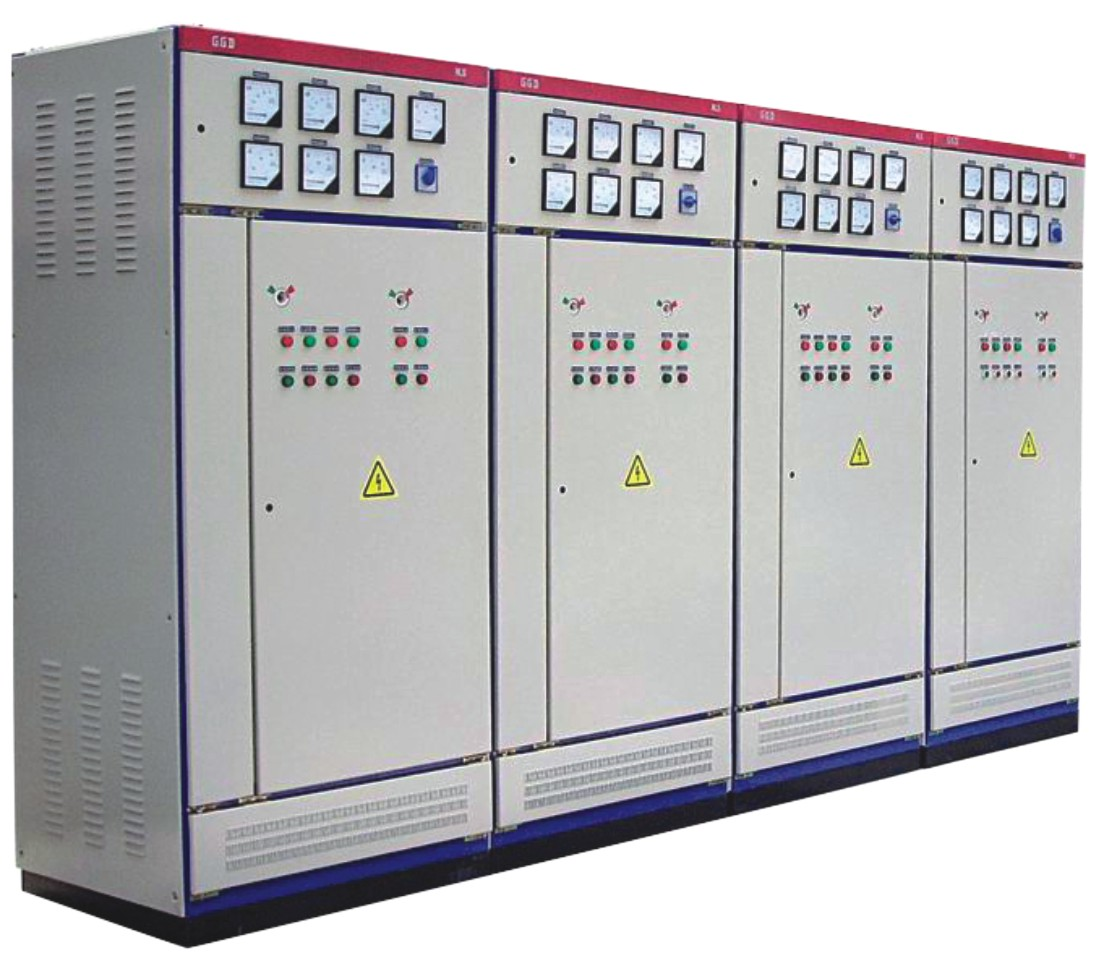

一、GGD型交流低压配电柜

配电柜-1

1、产品说明

GGD型交流低压配电柜适用于变电站等电力用户的交流电流3150A及以下的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.

2、结构特点

GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。

GGD柜采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。柜体的防护等级为IP30,用户也可根据环境的要求在IP20―IP40之间选择.

二、动力配电箱(KDX)

配电柜-2

1、产品说明

KDX系列动力配电箱适合工业与民用建筑中做交流频率50Hz、电压500V及以下、三相四线/单相三线/三相五线制电力系统小型动力配电和照明配电用。

2、结构特点

采用优质冷轧钢板加工，前开门型式，柜体侧板和后板均焊接。进线方式为电缆下进线（也可上进线），元件安装在柜内安装板上，进出线开关可用开关或铜排引出（绝缘柱固定）。

可壁挂式或嵌墙式安装。

三、精密配电柜

所谓的精密配电柜，是业内厂家提出来的模式化卖点，并没有统一的标准。宣传对于配电柜（普通）是一种技术上的升级，并利用了高集成高精度的模块，和软件技术。应用场合上，主要在电信、金融、政府、IT企业等数据中心和机房对供电可靠性要求较高的不间断供电领域较多。

四、配电柜的“精密”和“普通”的主要功能区别

根据用户需求，选择不同的配电柜产品。便于分片（或分类）配置电源.当线路出现故障时，有利于控制故障范围也方便快速找出故障点及时加以排除，还便于分片安排线路检修，而无须大面积的停电。配电柜内方便放置各种保护设备如防止短路的熔断器（保险丝），防止过载的空气开关等。配电柜的存在可以更加方便快捷，维修有条有理。
