知识科普之HVDC和UPS电源的区别
知识科普之HVDC和UPS电源的区别
一、HVDC(高压直流输电)

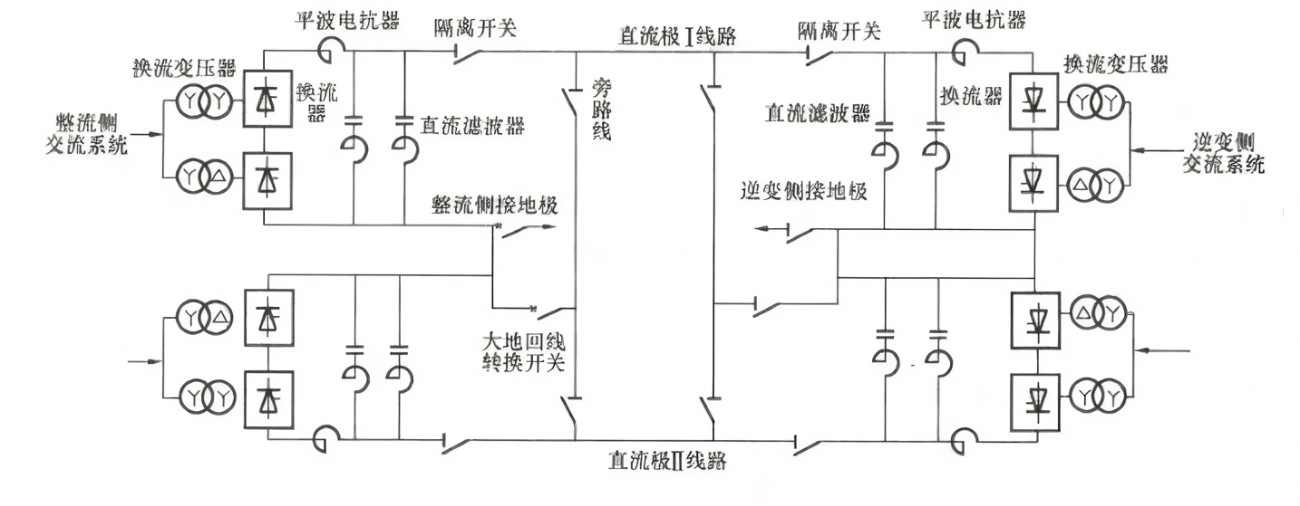

包括换流器、换流变压器、平波电抗器、交流滤波器、直流避雷器及控制保护设备等。被用于通过架空线和海底电缆远距离输送电能;同时在一些不适于用传统交流联接的场合,它也被用于独立电力系统间的联接。
工作原理是将三相交流电通过换流站整流变成直流电,然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。基本上由两个换流站和直流输电线组成,两个换流站与两端的交流系统相连接。
二、UPS电源(不间断电源)

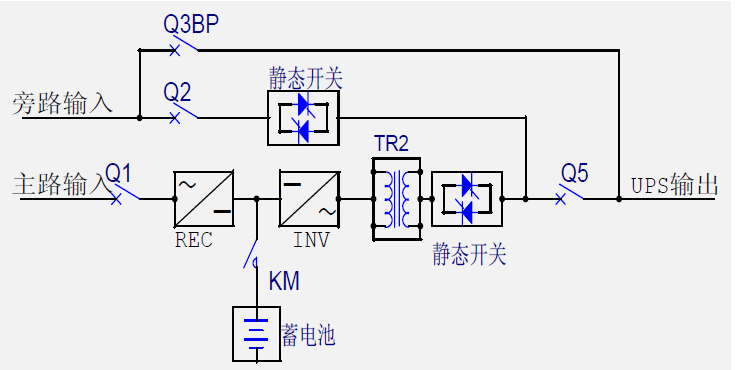

UPS电源是将蓄电池与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备。它主要用于给单台计算机、计算机网络系统或其他电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应,保证这些设备仪器的不间断运行,防止计算机数据丢失、电话通信网络中断或仪器失去控制。
当市电输入正常时,UPS不间断电源将市电稳压后供应给负载使用,此时的UPS电源就是一台交流式电稳压器,同时它还向机内电池充电;当市电中断(事故停电)时,UPS电源立即将电池的直流电能,通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。UPS电源设备通常对电压过高或电压过低都能提供保护。
三、总结
综上所述,高压直流输电(HVDC)与UPS电源的基本区别有以下几点:
1、应用方向不同,HVDC起到输送电能的作用,常用于海底电缆输电。而UPS电源则是起到市电稳压的同时给设备提供市电断电时后备电源的作用,是一种储能装置,常用于数据机房和网络服务器、应急照明等。
2、组成不同,相对高压直流输电来说,UPS电源的组成更简洁
3、UPS电源多一级变换效率降低,输出采用工频滤波,UPS电源的电池在输入端。而HVDC的电池在输出端。
4、UPS电源系统并机是交流并联,需要同频、同相、同电位,HVDC并机是直流并联,只有同电位的问题。
